定制液晶屏的几个参数

液晶屏订制

1，带驱动的显示模块

2，液晶屏的种类

3，定制所需资料

4，定制注意事项

5，定制流程及周期

1.带驱动的显示模块

封装：COB(液晶屏+PCB+IC+背光)

      COG(IC封装于玻璃上)

      TAB(IC封装于柔性线路板上)

1简单的笔段式模块（大多是COB封装）

   使用方便，留3-5个定义接口装上即可使用，免除客户繁杂的PCB电路设计

2.点阵式模块：

   制做工艺繁杂，精密度高，显示对比度难于调节，一般不建议客户自己DIY制做

  （COB封装类一般多用在数量少但属于工业级别的领域，COG封装类一般应用于单量大小型轻便产品中居多，TAB类为淘汰产品封装）

3.MCU开发驱动

   简单的控制板，显示温度，湿度，电压，电流等

2.液晶屏的种类及选型

在此只关注黑白屏内的定制种类。黑白液晶屏按照按照类型分为

FSTN （多见于点阵式应用，对比度强，视角宽170度范围，驱动路数高，市面上常用的320X240DOTS）

STN  （多见于点阵式应用，视角宽150度范围，驱动路数高，对比度相对FSTN较弱 常见的有128X64DOTS）

HTN （多见于笔段式复杂大屏应用，视角有明显区别，范围在60-80度左右最佳，1/8DUTY以内最佳）

TN  （低端最广泛应用简易型，驱动1/4DUTY以内最佳视角对比度。）

按照显示模式分为：

黑膜，VA，正显，负显，单彩色，蓝模，黄绿模，灰模等。

按照偏光片分类：

 反射，半透（可选背光）全透（底部加背光）

厚度分为：

  1.1T,0.7T,0.55T

根据以上种类区分后针对产品所需定制相应的显示屏，价格高低以此为： FSTN>>STN>>HTN>>TN

3.定制所需资料（如果你懒得去了解，有样板直接抄）

a.图案显示图

    画出所需要显示功能的图案或内容，需要美工人员完成

结构工程图

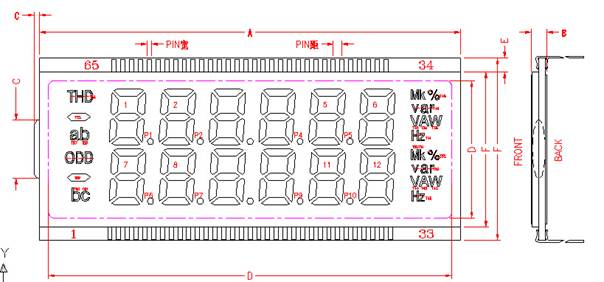

    结构大致包括：总长A，总宽，台阶宽E，视区D，封口C，玻璃总厚度B，图解一下

b.电性逻辑图

要针对你选用的驱动IC定制逻辑真值表，同矩阵式电路COMMENT和SEGMENT比如：如图所示第一个“8”字的7段要自由控制，显示0-9个字符，那么这7段分别对应在COM和SEG的脚位标识。以此类推！得出真值表，将来编程就靠他了！

c.参数列表

1，显示类型：TN,HTN,STN,FSTN选择

2，显示模式：正显，负显，蓝模，黑膜，VA,色彩

3，工作和存储温度，常温，宽温，超宽温

4，视角 3H,6H,9H,12H

5，偏光片类型:半透，全透

6，电压：

7，驱动路数：根据IC及MCU或显示难易定义

8，连接方式：斑马纸连接，斑马条连接，金属脚连接，FPC连接等

9，以上显示可以小范围的搭配

关于抄板：

抄板其实很直接，不需要废掉脑细胞了解他，但也有一些不尽人意的地方；一般情况下抄板的相似度我们争取在90%左右，包括图案尺寸（下面会讲到），所以如果有图纸就尽量不要抄版，

4.定制注意事项

  很多客户在定制屏的过程中忽略很多问题，以下大致总结

1.电压调整期：类似以上说的液晶屏对电压非常敏感，所以在打样品的过程中要留有调整的时间，以免误事。

2.显示屏结构图里面都有个精确误差范围，一般都在正负0.2MM，在定制胶壳或外罩时要留有余地，不然今后会给自己生产造成困扰

3.视角错误也是定制相对发生较多的，在定制前务必了解清楚视角的概念原理

4.温度范围有时也会忽略，温度高显示重影，温度低反应速度慢。

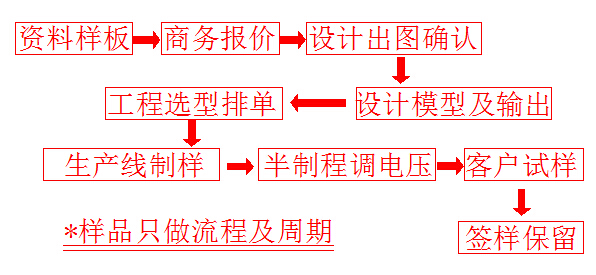

5.流程及周期

周期没有很硬性的规定日期，很多因素决定，针对当时的情况而定！
